                目   录
第一部分    说明
A.简介........................................................................  1
B.功能概述.................................................................  1
C.L84系列探头说明.................................................  3
第二部分    技术说明
A.技术说明.................................................................  4
第三部分    安装
A.检查.........................................................................  5
B.安装..........................................................................  5
C.探头的安装..............................................................  5
D.电子线路连接..........................................................  7
第四部分     调试和操作
A.初始校正..................................................................  9
B.调试..........................................................................  9
  1、调节步骤(测量导电物料)................................  10
  2、调节步骤(测量非导物料)..........................  10
C.故障报警................................................................  12
D.时间延时的操作和调整........................................  13
E.故障检修指南........................................................  13


                 第一部分 说明
A.简介
   烨炜公司618型射频导纳物位开关是一款可调节的射频导纳物位开关。配合使用L840系列探头,618型可测量并显示储藏容器中物料的有(高位)或无(底位)。

   开关由一个耐气候、防爆的压铸铝外壳及内部电子线路板构成。打开外壳的盖子,可
拆卸的面板和电线路连接的两块电子线路板。电子线路板可以取出以便进行更换或故障诊断。

    射频导纳物位开关618型和L840探头的连接只需将电子线路外壳直接旋入探头顶部的NPT接口,探头NPT螺纹旋入容器,使探头深入容器中,这样就可以将射频导纳物位开关618型和探头固定在一起。

    电子线路板进行射频导纳物位测量,然后将数据与面板顶部粗,细调灵敏度调节器根据仓内物料位置确定的参考基准进行比较。当物位接近参考基准位置,继电器状态会转变,探头状态指示LED也会改变。
B.功能概述
   射频导纳物位开关618型的功能是测量物位,并通过继电器发出警报的形式显示容器中物料的有(高位)和无(低位)

   射频导纳物位开关618型可以检测各种性质物料,包括飞灰、颗粒、导体、非导体和各种粘稠度的液体(包括容易粘附探头的液料)

1.基本特点

   *带NULL-KORETM(抗粘附电路)的射频导纳物位测量技术

   射频导纳物位开关618采用的射频导纳技术已在大量实践中被使用。其中的工作原理十分简单:L840系列探头安装在容器上后,当容器内物位改变(从没有接触到探头到接触到探头),探头和容器金属壁之间的电容量就会产生相应的偏移。(如果容器壁是非金属的,探头可选用双探头,在这种情况下,电容的改变会发生在探头双探棒之间。)
   射频导纳物位开关618-内部高灵敏度电路可以感应并探测出电容的变化,其工作原理是:由传感器释放一个无线电频率,该无线电频率经过物料并反弹到容器壁。这一无线电波的改变会被转换为相应的DC信号。电子线路会把DC信号与灵敏度设置建立的参考基准相比较,当物位超过参考基准时,探头状态指示和输出继电器会产生相应的改变。

    *抗粘附性

    粘附在探头上的物料会影响探头的准确测量。烨炜的物位测量探头的防护装置可以解决这一问题。

探头的抗粘附装置在电子线路的控制下,只会对物位改变引起的电容量改变产生反应,从而消除由于物料堆积产生的虚假信号。

 *输出继电器
   双刀双掷(DPDT),10A,115Vac,继电器位于上方的电子线路面板上。

 *探头状态显示
  物料在探头上的显示是通过探头状态指示的颜色来表示的。探头状态指示在射频导纳物位开关618型开关内上方的电子线路板,有红,绿双色显示,绿色表示物料接触到探头,红色表示没有接触。

  *粗,细调灵敏度
  2个灵敏度调节电位器位于射频导纳物位开关618内上方的电路板上。灵敏度调节器在操作中确立一个参考标准。

  *报警模式选择
  通过一个调节器可以选择报警模式。模式选择开关位于射频导纳物位开关618内上方控制面板上。高位(有),低位(无),2种状态都会引起继电器释放电压。

   *故障报警
  继电器通电时,射频导纳物位开关618出处于正常工作状态,即无报警状态。但当电源消失时,继电器将释放电压,这时候仪器会进入故障报警状态告诉操作员出现问题了。

   *时间延时
  射频导纳物位开关618即时测量物位变化,同时也允许插入时间延时来消除控制继电器的“抖动”。射频导纳物位开关618内上方控制面板上有一个时间延时开关,它包括0-30秒的时间延时。
  时间延时不仅可以避免控制继电器的“抖动”,而且可以适用于特殊时间控制的需要。













C.L840系列探头说明

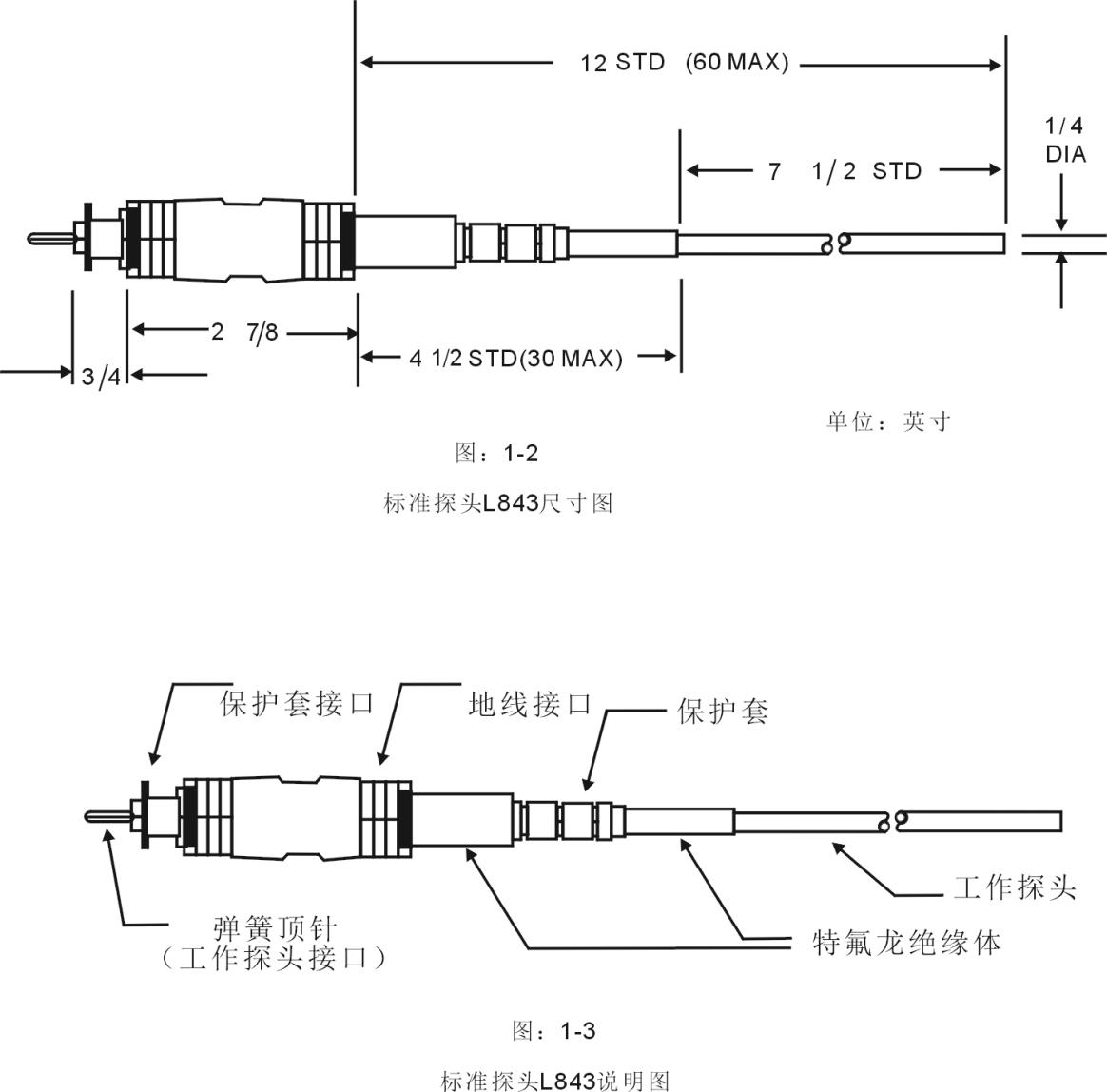

   L840探头通常和射频导纳物位开关618匹配一起使用(标准L843尺寸草图参见图1-2)。这些探头有三个被特氟龙绝缘材料相互隔开的不锈钢电线接头---------工作探头、保护套和接地部分(参加图1-3)。探头和射频导纳物位开关618型的连接只需将探头旋入控制器。工作探头和射频导纳物位开关618型的连接通过伸出探头的弹簧顶针实现。保护套由射频导纳物位开关618型的内下方线路板下方伸出的1/2英尺直径的弹簧连接。弹簧围绕在弹簧顶针连接到探头上的保护套。探头轴心充当接地部分,它通过螺纹连接控制器和容器。
   保护套可以避免依附在接地接口和工作探头之间的物料而产生的干扰,使得控制器只根据物位变化产生反应。
   所有L840系列探头都具备这3个部分,不同之处仅在于为了适应不同需要而配置的不同尺寸或形状。
   L844探头有一个内置的接地接口,被称为双探头,它适用于测量各种低导电性,低粘度液体或容器壁为非金属的场合。L844的标准工作探头和保护套周围围绕着一个直径为3/4英尺不锈钢管,钢管就起着接地接口的作用。
   探头有各种不同的规格,包括标准保护套长度的、保护套长度加长型和减短型。
   特氟龙和KYNAR外壳的探头适用于不锈钢探头不适用的场合。具体情况可以咨询厂家。













             第二部分 技术说明


A.技术说明

   1.射频导纳物位开关618型
     形式:点式(开/关),射频导纳工作原理(RF),阻抗传感,全固态物位控制器。
     电源要求:95-135Vac,50-60Hz,1.3W;或205-250Vac,1.3W;或 17/34Vdc,<1W。
     周围环境温度:-40  150° F(-40-66℃)
     灵敏度:电容量最低0.5pF,导电常熟最低1.5,灵敏度最高可达500pF。
     温度灵敏度:温度系数为0.025pF/°F(超过周围环境温度是4.75pF)。
     故障报警模式:可选择高位或地位。
     故障报警原理:控制继电器释放电压导致报警。
     继电器出点:2个双刀双掷触电,10A,115Vac或26Vdc,阻抗。
     延时时间和模式:可调区域为0-30秒,开延时和关延时模式。具体情况可以咨询厂方。
     电子线路外壳:压铸铝。防爆:Ⅰ级,C、D组;Ⅱ级,E,F、G组.抗风化:NEMA4。

   2.L840系列探头
     型号:点式,单探头或双探头。
     压力/温度指数:
压力
@
温度(°F)
1000
@
-300
1000
@
100
450
@
300
350
@
400
0
@
500

    外层涂料:标准特氟龙和316不锈钢探头。同时供应涂特氟龙或KYNAR探头。
    容器接口尺寸:3/4NPT。
    实际尺寸:参考图1-2。




                  第三部分  安装
A.检查
   射频导纳物位开关618型通常配备1个L840系列的探头,发货时分开包装。
   仔细的将探头和 射频导纳物位开关618型从包装中取出并和运货单核对,检查是否有运输损坏,特别要检查探头上端的弹簧顶针(参见图1-3)。这根顶针用于连接射频导纳物位开关618型内下方线路板和探头的活动部件。确定顶针没有丢失,弯曲,堵塞或其他损坏。
   如果探头是镀特氟龙或KYNAR的,要检查涂层是否光滑,覆盖是否均匀。涂层缺口可能导致工作探头在某些场合无法工作。如果有损坏请立即通知厂家。

                     警告:
    在放置涂层为绝缘材料的探头时必须小心。确保不要接触到尖锐物体,否则会引起涂层的破裂而影响探头正常工作。


B.安装
   探头的正常运作需要正确的安装。适当的传感器接地线路是安装时必须考虑的重要因素。
   如果料仓壁是金属材质,配上单探棒的探头,正确安装探头后,就可以建立正确的接地线路。
   双探棒的探头适用于容器壁为非金属材料的情况,他能够建立一个内置的接地棒,这样就不需要外置接地线路。
   如果容器是非金属材料(例如塑料、混凝土等等),探头为单探棒探头,就需要一个分离式的接地线路。接地线路需要一个和探头一样长的金属棒,将金属棒安装应平行于探头并且距离不超过6-8英寸。
   地线必须用18AWG或更粗的电线接入射频导纳物位开关618型或接线端子板的接地线口(见图3-3,3-4),(接地线路测试见图3-5)。

C.探头的安装

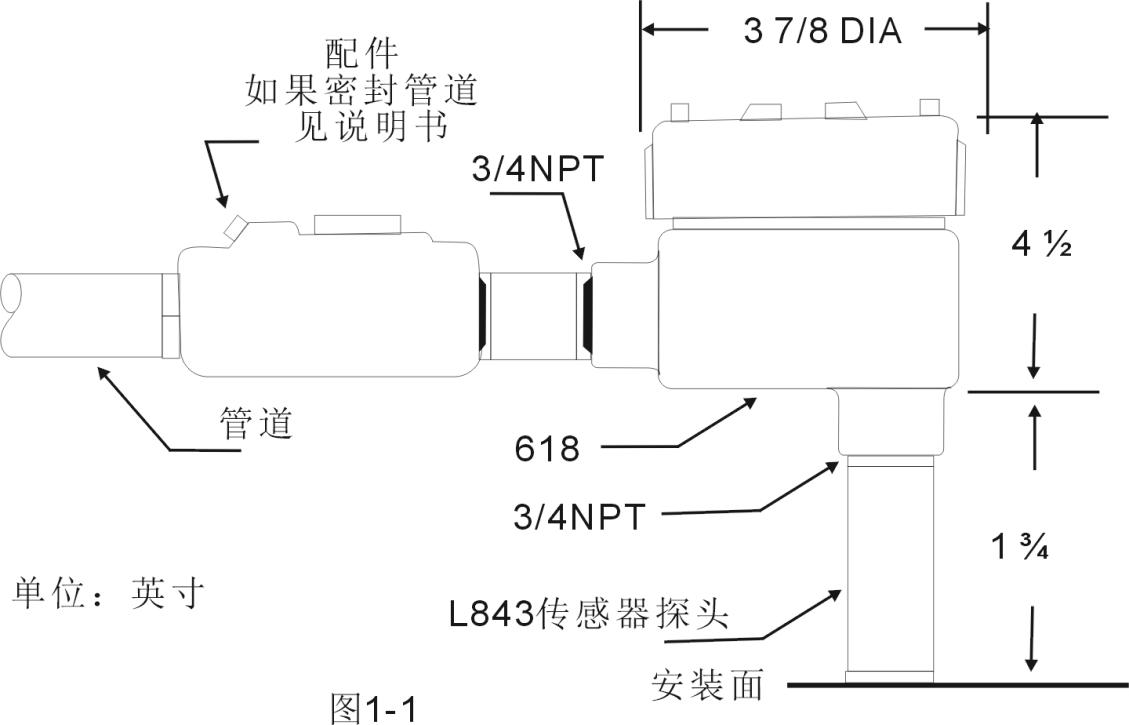

   探头安装的标准方法是用NPT螺纹安装,也可以采用法兰安装(见图1-1)。如果容器内物料是导体,探头可以垂直安装或水平安装。探头水平安装,物料为导体, 射频导纳物位开关618型的物位测量成倾斜状态(即指当物料从侧面碰到探头时, 射频导纳物位开关618型的跳闸就会弹开。)



   如果容器内的物料为非导体(如不导电液体,干粉末或颗粒物等),探头应当水平安装。水平安装用于测量非导电物料的探头安装时应有6英寸浸没于物料,但低于 射频导纳物位开关618型的跳闸位。

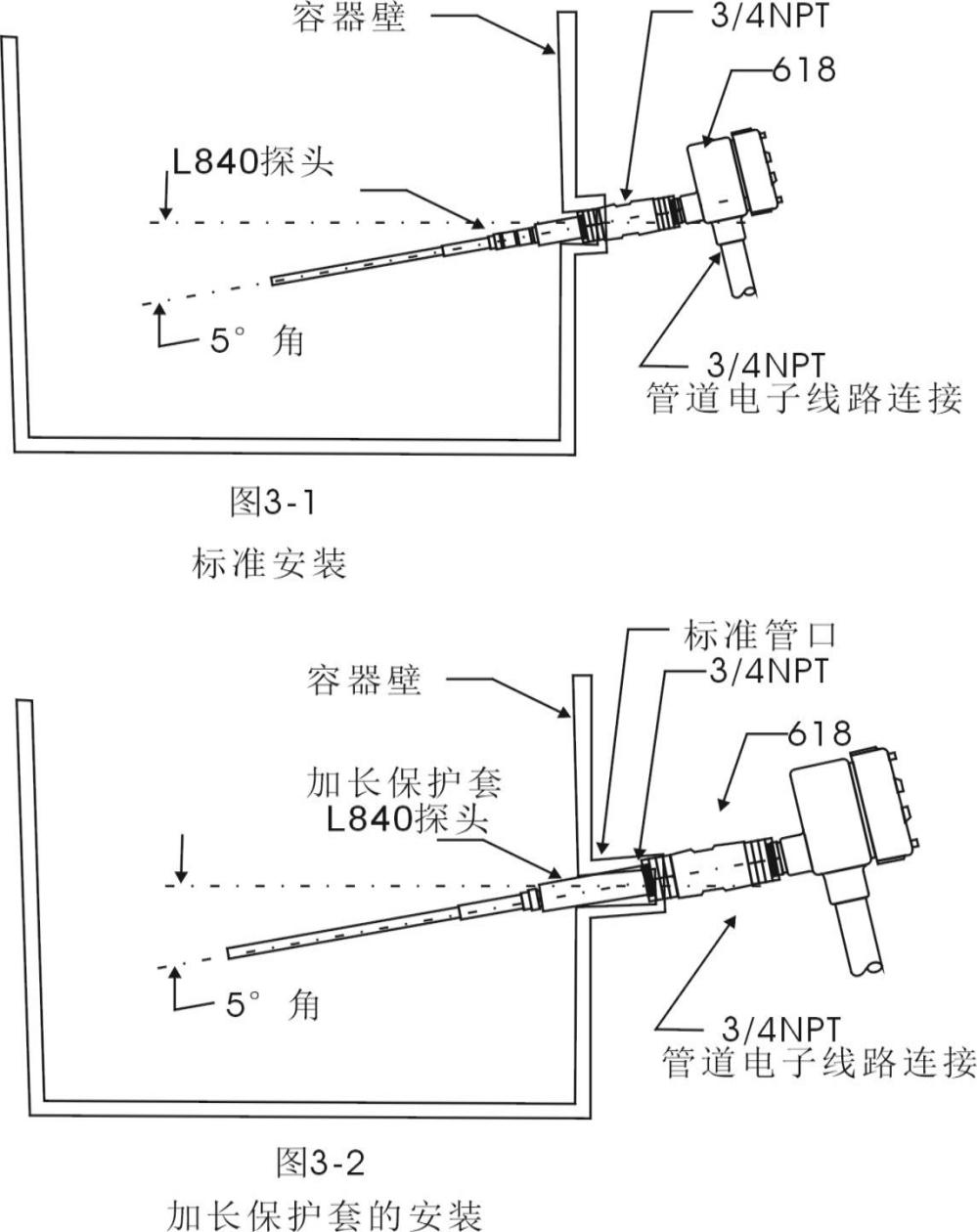

   水平方位安装于排水槽内的探头,在安装时要向下和水平线成5°的倾角(见图3-1)。
   探头穿过容器壁安装时,保护套应比容器壁上的积料厚度长出2(见图3-2)。
   安装探头时,将探头的NPT的螺纹旋入器壁或容器顶部的NPT接口。
   探头安装后,将探头“头部”(电子线路外壳)旋入于探头顶部连接。

                      注意

   不要在探头的NPT安装螺纹或安装电子线路外壳的NPT螺纹上使用任何润滑剂。润滑剂的使用可能导致错误或不适当的地线连接。如果需要;使用特氟龙胶布可以充当密封垫使螺纹安装更加牢固。使用特氟龙胶布时,安装着应该用手持的欧姆表对线路进行检查。储存仓和电子线路外壳应该有连续性,两者之间存在小于1欧姆的电阻(见图3-5)。












D.电子线路连接
打开射频导纳物位开关618型电子线路外壳的盖子,松开位于电子线路板上两侧的安装螺丝,取出电子线路板,将导线拉入3/4英寸的NPT线路端口。

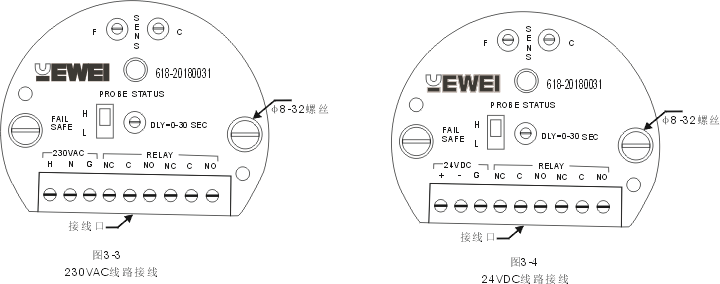

连接115Vac或230Vac交流电源线路:火线(H),中线(N)和地线(G),连接参照图3-3,如果使用24Vdc的直流电源,接线端标签为:24V(+),公共端(-)和地线(G).直流电源安装参考图3-4.
连接常开(NO),常闭(NC)和公共端(C)线路,继电器导线的接线端子连接参考
图3-3,图3-4。

                      注意:
 接线口标签如图3-3,图3-4所示,继电器连接线构造常等同于放电状态。故障报警操作要求继电器处于常规状态,高位报警或低位报警时,继电器就处于放电状态。
 把电子线路板以“平”的一面对准接线口的位置放回原处,再将2个安装螺丝旋入并固定。

                       注意:
  2个安装装螺丝必须牢靠的固定,这2个螺丝连接了地线和电子线路板,如果没有固定牢,开关的操作会产生误差。
  却行每一步安装都完全正确。

















E.危险区域的安装
  以下是NEC(国家电子标准)第501条,它规定了物位控制器安装相关的标准。

                    警告:
   对于必须防爆,防风化的应用,用户的责任是必须符合国家、地方和工厂安全法规要求的管道,密封垫和导线等。(见图1-1)

   要求Ⅰ级防爆的地方,必须使用坚固的金属管道,探头螺纹必须旋入管道。另外还必须使用管道密封垫,密封垫中应填入经认可的密封化合物,并且密封垫应该被安装在最远离管道18英尺处。管道从危险区域经过非危险区域也需要管道密封垫。水渠密封垫可以避免或减少水的影响,这种水是由于冷凝而收集在外壳的管道中。
   认可的导线种类,如矿石隔离导线用于Ⅰ类安装。特定种类的金属包层电缆或屏蔽的非金属护套电缆用于Ⅱ类安装。当在管道中使用多股导电电缆时,必须用某种方式切开外面护套,将密封混合物充满每种绝缘导线和外壳的周围。
   前述作为一种指导,以帮助用户/安装者在危险区域中安全安装。

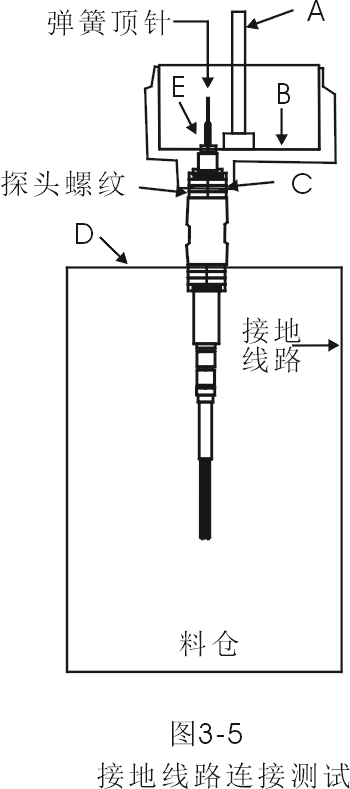

                                                             接地线路连接测试:
                                                 将电源断开,欧姆表范围调到最小,
                                                确认一下两点间的电阻小鱼1欧姆;
                                                1、 A-B之间
                                                2、 B-C之间
                                                3、C-D之间(除在非金属壁容器内)










            第四部分  调试和操作
A.初始校正

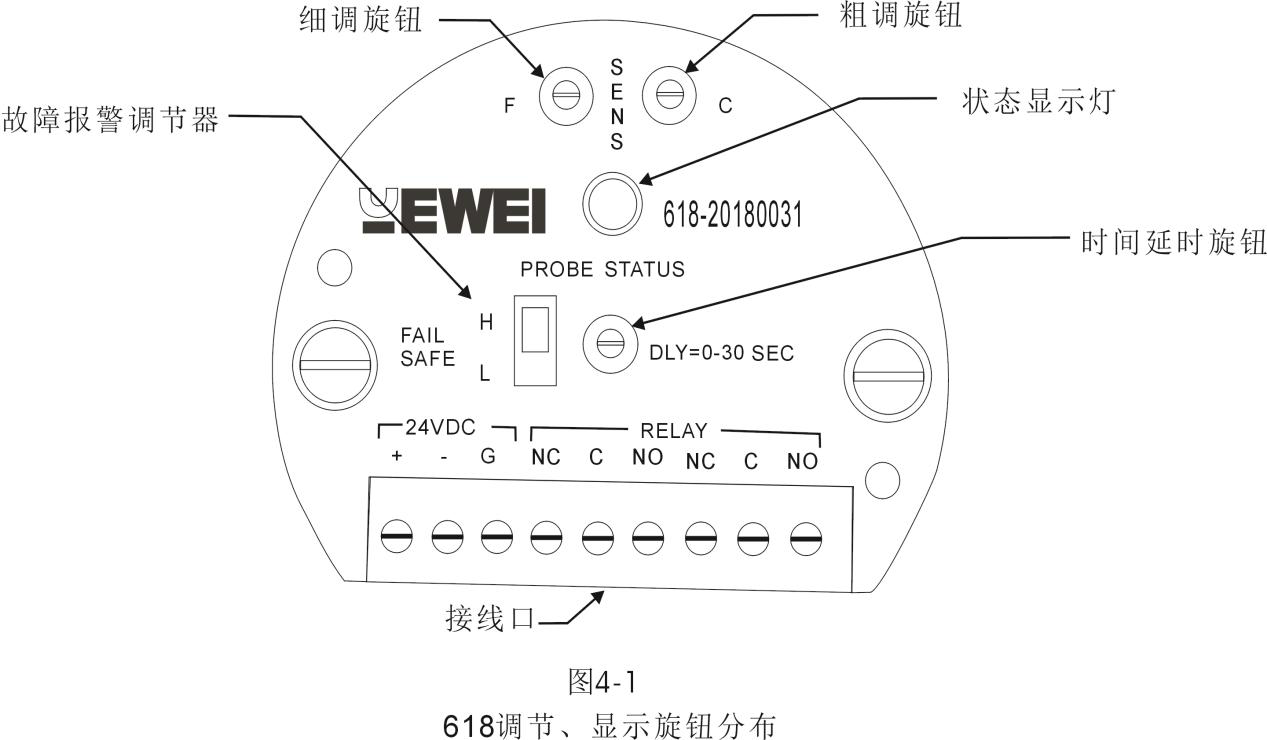

   1.射频导纳物位开关618型的调节和指示器的位置,参考图4-1。调节过程参考图4-3。
   2.根据第三部分安装射频导纳物位开关618型和探头。
   3.试运作仪器,在15分钟预热后根据以下步骤操作。
   4.根据E.1:基本电子线路检测的步骤进行校正。










B.调试
   调节粗、细调节器,设定一个和实际物位进行比较的参考基准。
   容器内物料是导电物料时,调节应当在模拟的状态下进行,调节时将探头旋入射频导纳物位开关618型,反复升高、降低射频导纳物位开关618型,在一个装有导电物料、较小的金属容器内,外分别进行测试。确定除了物料没有其他物质接触探头。射频导纳物位开关618型和容器金属壁必须用导线连接。
   无论是在模拟状态或实状态进行调试,都应当根据以下步骤。


                      注意:

     当两个灵敏度控制调节好后,绿色灯亮表示探头上“有”物料存在,红色灯亮表示“无”物料存在。

1. 调节步骤-测量导电物料

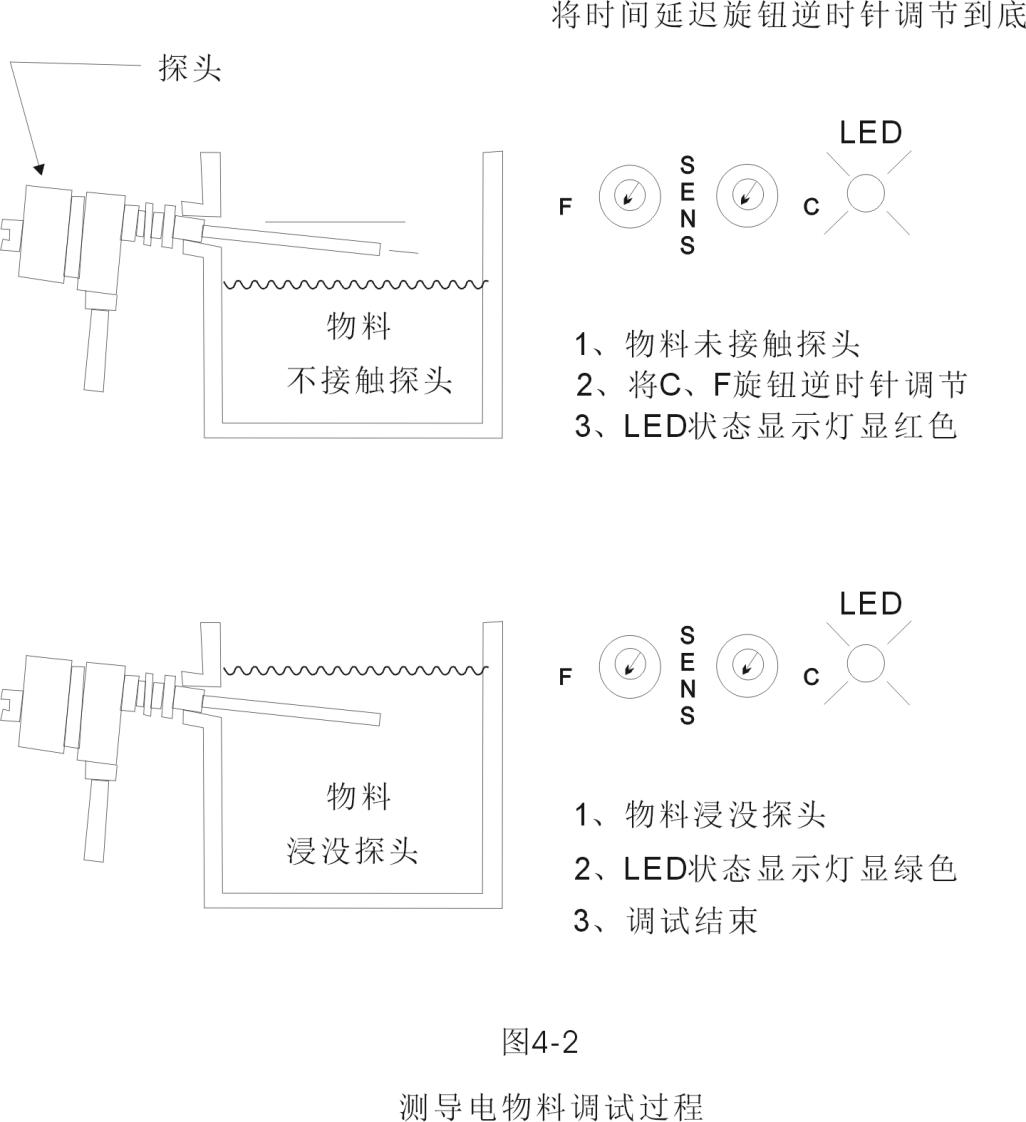

a.调节和指示器的位置参见图4-1。调节过程参照图4-2。
b.根据上述进行初始校正。
c.在进行一下d-f的操作之前使仪器进行15分钟的预热。
d.把延时开关逆时针方向调到底(即没有延时状态)。
e.在物料碰到探头之前,逆时针调节粗、细灵敏度使探头状态指示灯为红色。
F.将探头浸入物料,探头状态指示为绿色,接触物料时继电器改变原来状态。这就是调节的全过程。
                       注意:
容器是金属壁时导电物料可能会在探头顶部流动,即使探头水平安装也会发生相同情况。

























2. 调节步骤-测量非导电物
a.调节和指示器的位置参见图4-1。调节过程参照图4-3。
b.根据上述进行初始校正。
c.在进行以下操作之前使开关进行15分钟的预热。
d.将细调顺时针调到底,粗调调到正中(12点位置)。
E.将延时开关逆时针方向调到底(即没有延时状态)。
  f.如果物料容易堆积在探头上,可以通过升高容器内的物料或其他方式在整个探头(包括保护套)上涂一层物料。
  g.在物料碰到探头之前,调节粗灵敏度直至探头状态指示灯刚好变绿,然后不要再碰粗调灵敏度。
                       注意:
            顺时针调节增加粗、细调灵敏度控制的敏感度。
     h.逆时针调节细调灵敏度直至探头状态指示刚刚显示红色,然后恢复顺时针调节直至探头状态指示刚刚显示绿色,并记下这时指示器指示的位置。
     i.将探头浸入物料,浸至工艺物位控制点。对于用于测量非导电物料,并且垂直安装的探头来说,控制点一般在工作探头一半的高度。
                        注意:
     水平安装的探头在第三部分探头安装中已经提及。探头必须按正确步骤安装在装有物料的容器中。所有使用的探头都必须有一层物料覆盖。非导电物料和校正记号之间的角度应当很小。
     J.将探头浸入物料后,逆时针调节细调灵敏度至探头状态指示灯显红色。记住指示器指示的位置。
     K.调节细调灵敏度指示器指示位于h和j设定的记号之间,这时探头状态指示灯为绿色。如果指示灯不是绿色重新进行d和k的操作。




































C.故障警报
    当继电器处于通电状态,射频导纳物位开关618型处于正常工作状态。当继电器处于释放电压状态,射频导纳物位开关618型处于警报状态。这也意味着如果电源消失,也会发生警报。
    故障报警工作反映大多数主要的故障情况,包括电源的故障,这将引起控制继电器释放电压。
1.射频导纳物位开关618型低位故障报警:
   控制继电器释放电压时连接低位报警。当探头监测到仓内物料为空时,就会发生低位报警,继电器就会从正常状态转变为警报(释放电压)状态。
2.射频导纳物位开关618型高位故障报警
   控制继电器释放电压时连接高位报警。当探头监测到仓内有物料时,就会发生高位报警,继电器就会从正常状态转变为警报(释放电压)状态。
   这些反应由一个靠近控制面板中央位置的塑料跳接器完成(见图4-1)。“L”位置显示低位报警,“H”位置显示高位报警。中间位置表示正常状态并且总和跳接器连接。
   除非有特别需要,开关就调高位报警状态。如果需要低位报警,将处于中央和高位报警之间的跳接器拨到中央位置和低位报警之间。

D.时间延时的操作和调整
   使用时间延时可以避免因容器内物料的搅动而引起的继电器的“抖动”。同时它还适用于某些特殊的需要控制时间的场合。射频导纳物位开关618型有三种时间延时的模式:延时开模式,延时关模式和延时警报开(或关)模式。

   前两种模式适用于有特定时间控制的场合。第三种模式适用于防止继电器“抖动”的场合。标准射频导纳物位开关618型中这种模式专门为工厂配置。

   射频导纳物位开关618型上有一个时间延时调节旋钮(见图4-1)。大多数场合不需要时间延时,在这种情况下,可以将时间延时旋钮逆时针旋到低,这时时间延时无效。

  如果容器内物料需要搅动,这种情况下就需要时间延时。这时,将时间延时旋钮顺时针调节直至继电器不再“抖动”。尽可能使用较小的时间延时。

   时间延时最大限度是30秒。选择时间延时长度和模式可以咨询厂方。

E.故障检修指南
   1、电子线路的检查
    √探头状态显示灯应一直显示红色或绿色。如果没有颜色显示,检查是否有正常供电
    √探头没有接触到物料时:粗,细调灵敏度顺时针调节到低时探头状态指示灯应为绿色,逆时针调节到底时应为红色。(探头浸没于物料时探头应始终显示绿色。)
    √探头指示灯颜色只有红色或绿色,没有介于两者之间的桔黄色。如果出现其他故障,请将射频导纳物位开关618型电子线路板寄回厂方进行维修或调换。

    2、调节中的问题
    ●根据正确步骤调节开关后,开关不能关闭或正常工作。
    √检查地线连接是否正确(参见图3-5)。
    √检查探头顶部弹簧顶针(参见图1-3)是否和电子线路板底部的镀银衬垫连接。探头顶针通常从探头NPT安装口伸出1 1/4英寸,用户可以用钳子小心将顶针拉长。
    √调节时确定探头是否浸入(或没有浸入)物料。

    ●正常运转几次后,不能正常工作。
    √探头上可能粘附一层逐渐加厚的物料。这会在探头浸入(或没有浸入)的状态时调节粗、细调灵敏度时引起旋转。解决方案:当探头上堆积物达到最厚时,重新调节仪器。
√物料的电介质发生改变,这会改变通过探头释放的电磁波,并影响开关的转变。
解决方案:射频导纳是用于储存仓内物料电介质为恒定的场合,电磁波也是恒定的。可能在实验或出现错误时,开关对改变电介质的物料也可以照常工作,但是对于电介质改变较大的情况(如石油和水直接的转变),开关可能无法正常工作。通常,测量电介质较高的物料的仪开关用来测量电介质较低的物料时可以正确调节,而探头上原有涂层的特性改变影响探头的工作。
