KS06Q型区域光电保护装置

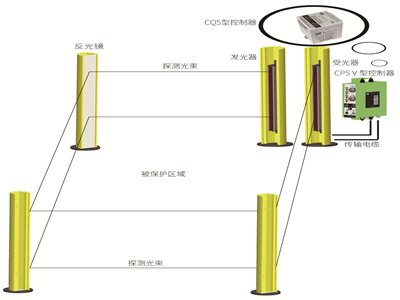

产品介绍：KS06Q型区域光电保护装置分为KS06QA系列、KS06QB系列和KS06QT系列，其中KS06QT系列配用特殊定制的使用一类激光作为探测光束的光幕。探测光束由发光器发出，经反光镜反射后由受光器接受。通过发光器、受光器和反光镜之间的光线构成了保护防区。 KS06QA/KS06QB型区域保护装置可配置装配在用户电气柜外部的CPSII型控制器或安装在用户电气柜内的CQ2型控制器。 KS06QT型区域保护装置可配置装配在用户电气柜外部的CPSV型控制器或安装在用户电气柜内的CQ5型控制器。CPSV和CQ5型控制器设置有准直开关，控制KS06T型光幕准直光束的开启，方便现场的对光调试。均可向用户提供两组继电器触点信号。 控制器配置有自动复位和手动复位俩种工作模式。当光电保护装置应用在区域防护中时，建议采用手动复位工作模式。 其中CPSII/CPSV型控制器配备检测按钮，可对系统的自检功能进行检测。另外CPSII/CPSV型控制器功能开关采用双锁设计，避免误操作或锁开关故障导致的安全隐患。

产品特点

1、检测距离长，可实现单防区、两防区、三防区和四防区多种防护
2、T系列使用一类激光产品，对人眼安全
3、可提供4面区域保护，简化布线，节约成本
4、抗电磁干扰、光干扰能力强

整机规格型号

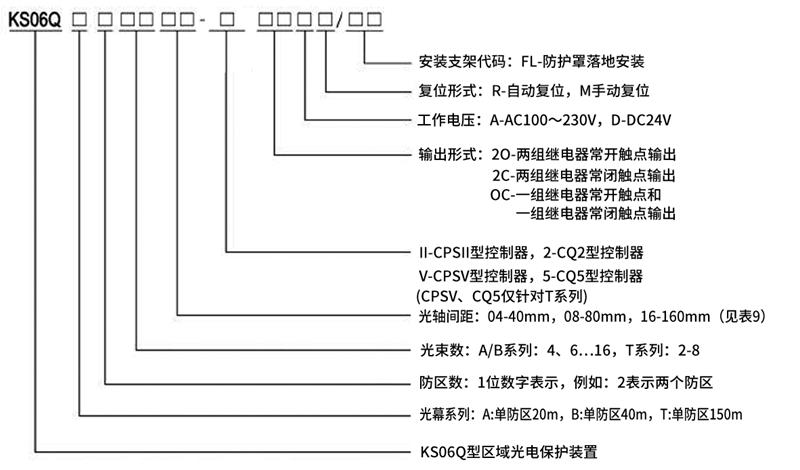

KS06Q型区域光电保护装置整机规格型号

控制器规格型号

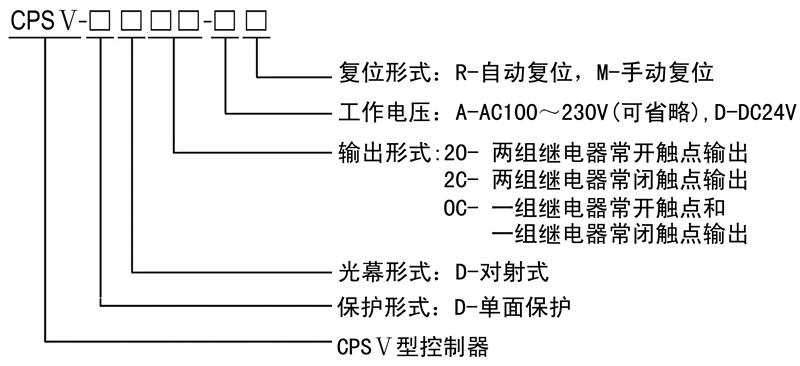

CPS控制器规格型号

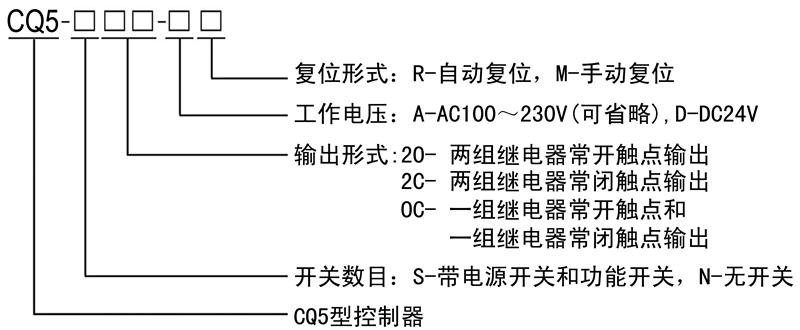

CQ5控制器规格型号

控制器技术参数

环境特性
环境温度 工作 -10℃～55℃（无结霜及凝雾）
存储 -40℃～70℃
环境湿度 工作 35%RH～85%RH
存储 35%RH～95%RH
防护等级 CPS V型控制器：IP54 CQ5型控制器：IP20
外形尺寸 CPS V型控制器：216×82×215mm CQ5型控制器：90×90×105mm
电气特性
电源电压 AC100V～230V±15%50/60Hz DC24V±10%
整机功耗 ﹤15W
输出形式 继电器触点输出
输出触点容量 5A，AC250V/DC30V(阻性负载)
相应时间 ≤20ms
绝缘电阻 ﹥100MΩ
介电强度 AC1500V，60s无击穿或闪络
继电器寿命 ≥100万次（电气寿命）

典型接线图

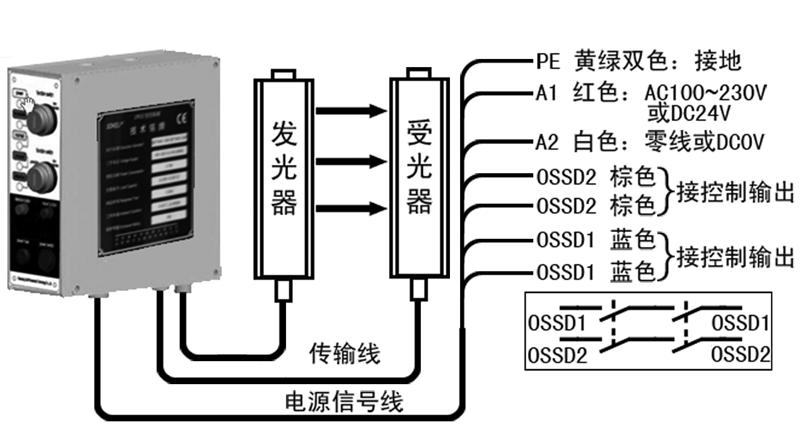

CPSv控制器接线图
CPS V

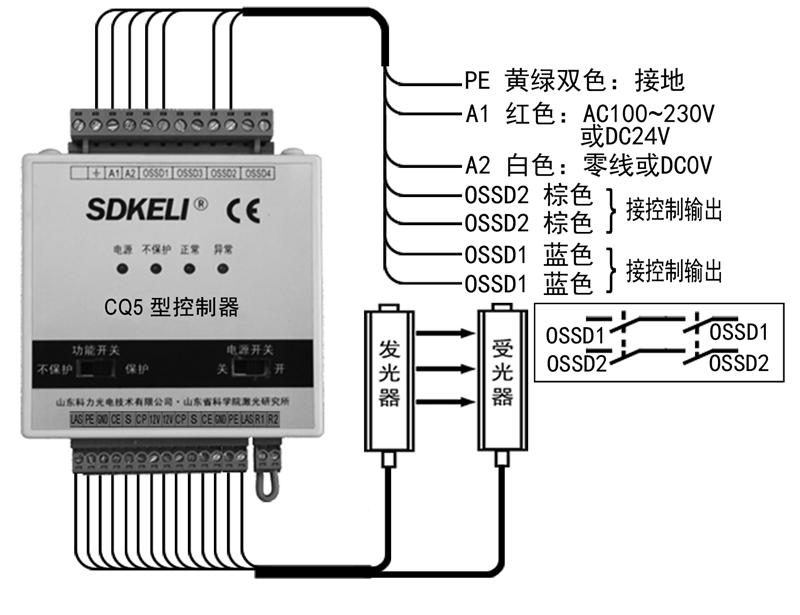

CQ5控制器接线图
CQ5

安全等级 Type4(gb/T19436)
执行标准 GB/19436.1;GB/T19436.2;GB4584-2007
光学特性
检测光源 红外：KS06QA、KS06QB
保护高度 光轴间距×（光束数-1）
EAA <5°
光轴间距 40mm 80mm 160mm 320mmm 最小200mm可依次增加50mm
光束数 4、6、8...16 4、6、8...16 4、5、6、7、8 3、4、5 2~8
保护范围 KS06QA：单防区：20m; 两防区：14m; 三防区：10m; 四防区：8m KS06QB: 单防区：40m; 两防区：30m; 三防区：20m；四防区：16m KS06QT:单防区：150m;两防区：120m;三防区：80m;四防区：60m
环境特性
环境温度 工作 -10℃~55℃(无结霜及凝雾)
存储 -40℃~70℃
环境湿度 工作 35％RH~85％RH
存储 35％RH~95％RH
抗光干扰 白炽光源 3000Lux
荧光光源 3000Lux
太阳光源 10000Lux
EMC EMS 符合GB/T19436-1和GB4584-2007中对四级安全光幕的要求
EMI 符合EN61326-1和EN55011中对工业现场的电磁辐射要求
抗振动 频率10Hz~55Hz;振幅：0.35±0.05mm;扫描次数：三轴，每轴20次
抗冲击 加速度10g;脉冲持续时间：16ms;碰撞次数：三轴，每轴1000±10次
防护等级 IP65
电气特性
电源电压 DC12V±10％
消耗电流 发光器 ≤300mA
受光器 ≤100mA
响应时间 ≤20ms(整机，包含控制器)
输出特性 通光时输出频率4kHz的方波信号
配套控制器 CPSII/CPSIII/CQ2/CQ3/JKIII/CSRMC
*KS06QA、KS06QB系列的光轴间距可定制：40×N（N为整数）

安全等级 Type4(gb/T19436)
执行标准 GB/19436.1;GB/T19436.2;GB4584-2007
光学特性
检测光源 红外：KS06QA、KS06QB
保护高度 光轴间距×（光束数-1）
EAA <5°
光轴间距 40mm 80mm 160mm 320mmm 最小200mm可依次增加50mm
光束数 4、6、8...16 4、6、8...16 4、5、6、7、8 3、4、5 2~8
保护范围 KS06QA：单防区：20m; 两防区：14m; 三防区：10m; 四防区：8m KS06QB: 单防区：40m; 两防区：30m; 三防区：20m；四防区：16m KS06QT:单防区：150m;两防区：120m;三防区：80m;四防区：60m
环境特性
环境温度 工作 -10℃~55℃(无结霜及凝雾)
存储 -40℃~70℃
环境湿度 工作 35％RH~85％RH
存储 35％RH~95％RH
抗光干扰 白炽光源 3000Lux
荧光光源 3000Lux
太阳光源 10000Lux
EMC EMS 符合GB/T19436-1和GB4584-2007中对四级安全光幕的要求
EMI 符合EN61326-1和EN55011中对工业现场的电磁辐射要求
抗振动 频率10Hz~55Hz;振幅：0.35±0.05mm;扫描次数：三轴，每轴20次
抗冲击 加速度10g;脉冲持续时间：16ms;碰撞次数：三轴，每轴1000±10次
防护等级 IP65
电气特性
电源电压 DC12V±10％
消耗电流 发光器 ≤300mA
受光器 ≤100mA
响应时间 ≤20ms(整机，包含控制器)
输出特性 通光时输出频率4kHz的方波信号
配套控制器 CPSII/CPSIII/CQ2/CQ3/JKIII/CSRMC
*KS06QA、KS06QB系列的光轴间距可定制：40×N（N为整数）
安全等级 Type4(gb/T19436)
执行标准 GB/19436.1;GB/T19436.2;GB4584-2007
光学特性
检测光源 红外：KS06QA、KS06QB
保护高度 光轴间距×（光束数-1）
EAA <5°
光轴间距 40mm 80mm 160mm 320mmm 最小200mm可依次增加50mm
光束数 4、6、8...16 4、6、8...16 4、5、6、7、8 3、4、5 2~8
保护范围 KS06QA：单防区：20m; 两防区：14m; 三防区：10m; 四防区：8m KS06QB: 单防区：40m; 两防区：30m; 三防区：20m；四防区：16m KS06QT:单防区：150m;两防区：120m;三防区：80m;四防区：60m
环境特性
环境温度 工作 -10℃~55℃(无结霜及凝雾)
存储 -40℃~70℃
环境湿度 工作 35％RH~85％RH
存储 35％RH~95％RH
抗光干扰 白炽光源 3000Lux
荧光光源 3000Lux
太阳光源 10000Lux
EMC EMS 符合GB/T19436-1和GB4584-2007中对四级安全光幕的要求
EMI 符合EN61326-1和EN55011中对工业现场的电磁辐射要求
抗振动 频率10Hz~55Hz;振幅：0.35±0.05mm;扫描次数：三轴，每轴20次
抗冲击 加速度10g;脉冲持续时间：16ms;碰撞次数：三轴，每轴1000±10次
防护等级 IP65
电气特性
电源电压 DC12V±10％
消耗电流 发光器 ≤300mA
受光器 ≤100mA
响应时间 ≤20ms(整机，包含控制器)
输出特性 通光时输出频率4kHz的方波信号
配套控制器 CPSII/CPSIII/CQ2/CQ3/JKIII/CSRMC
*KS06QA、KS06QB系列的光轴间距可定制：40×N（N为整数）
光束数 KS06QA系列/KS06QB系列
光轴间距40 光轴间距80 光轴间距160 光轴间距320
规格型号 保护高度 规格型号 保护高度 规格型号 保护高度 规格型号 保护高度
3             KS06Q*0332 640
4 KS06Q*0404 120 KS06Q*0408 240 KS06Q*0416 480 KS06Q*0432 960
5         KS06Q*0516 640 KS06Q*0532 1280
6 KS06Q*0604 200 KS06Q*0608 400 KS06Q*0616 800
7         KS06Q*0716 960
8 KS06Q*0804 280 KS06Q*0808 560 KS06Q*0816 1120
10 KS06Q*1004 360 KS06Q*1008 720
12 KS06Q*1204 440 KS06Q*1208 880
14 KS06Q*1404 520 KS06Q*1408 1040
16 KS06Q*1604 600 KS06Q*1608 1200
注：规格型号中*表示光幕系列和防区数，具体见整机规格型号。(单位mm)

H表示保护高度，J表示发光器、受光器长度，L表示落地防护罩长度（单位：mm）



光束数 KS06QA系列/KS06QB系列
光轴间距40 光轴间距80 光轴间距160 光轴间距320
H J L H J L H J L H J L
3                   640 1039 1200
4 120 239 400 240 399 560 480 719 880 960 1359 1520
5             640 879 1040 1280 1679 1840
6 200 319 480 400 559 720 800 1039 1200
7             960 1199 1360
8 280 399 560 560 719 880 1120 1359 1520
10 360 479 640 720 879 1040
12 440 559 720 880 1039 1200
14 520 639 800 1040 1199 1360
16 600 719 880 1200 1359 1520
KS06T型区域光电保护装置光轴间距最小200mm，可依次增加50mm，同时提供2-8个探测光束
