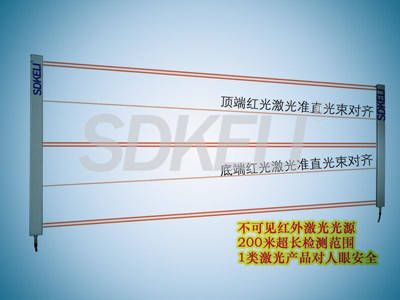

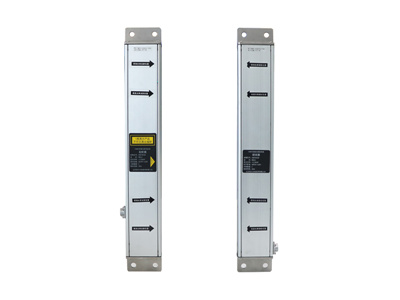

探测光幕(包括发射器KS06TE/接收器KS06TR) 规格型号 KS06T200-□□ KS06T070-□□ 探测距离 200m 70m 光束数量 1~8光束可选 光源参数 980nm红外激光光源(1类激光产品),发散角≯3,抗光干扰能力10000Lux(阳光)

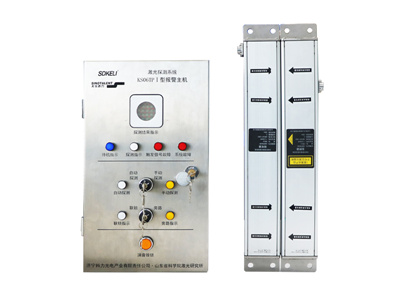

KS06T型激光探测系统

产品介绍: 为保障列车安全行驶,在列车与屏蔽门/安全门中间设计有空隙,但同时也形成了一个隐患,即乘客有可能会被困在滑动门与列车之间形成乘客滞留,一旦列车启动将对滞留乘客造成挤压伤害甚至死亡,KS06T型激光探测系统成功地解决了滞留乘客探测的技术难题,它在列车门与列车质检设置了一道由若干束不可见红外激光光束组成的光幕扫描区域,当滞留乘客存在时,KS06T型激光探测系统将切断PSD/APG系统安全回路,阻止列车发车,并将探测信息以声光报警信号或数字信号的方式告知司机及站务人员。产品执行标准:GB 4584-2007 、GB 7247.1-2007、符合机械指令和EMC指令

产品特点:

1、自检功能确保产品的电路安全
2、安全的光线,KS06T型激光探测系统使用1类激光产品,对人眼安全
3、基于功能安全的电气接口
4、全面符合地铁环境EMC要求
5、符合地铁设计规范的绝缘措施
6、适合地铁环境光源
7、完善的接口保护电路
8、容错技术防止误报警
9、 探测时间现场可调
10、兼顾有效性和低风险的工作机制
11、基于运营需求设置的输出信号接口
12、直观的操作界面,适于乘务员/站务员操作
13、多种成熟的方案,应对不同的市场需求

系统组成:

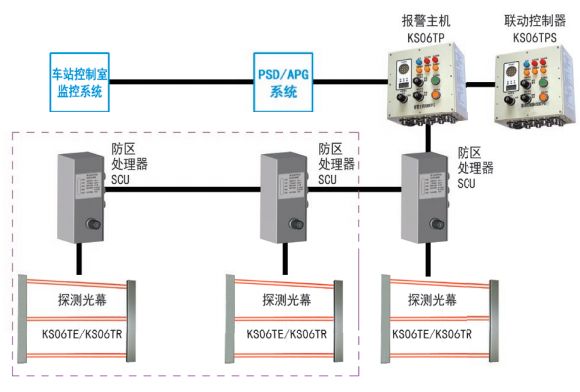

KS06T型地铁用安全光幕系统组成图

电器输出接口

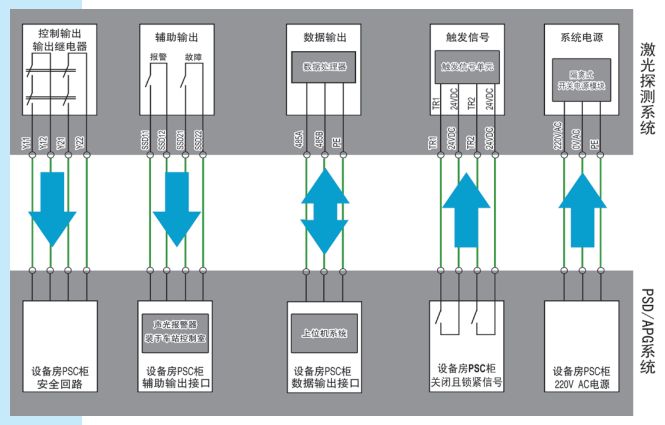

KS06T型安全光幕电器输出接口接线图
项目 技术参数
报警主机KS06TP 防区处理器SCU 探测光幕KS06TE/KS06TR
工作电源 220VAC,50/60Hz,50W 0.5A/24VDC 0.5A/12VDC
环境条件 -15℃~﹢50℃;20℃条件下,RH≤95%
外壳材质 不锈钢SUS304或A3钢 不锈钢SUS304 硬质铝合金
防护等级 IP65 IP65 IP67

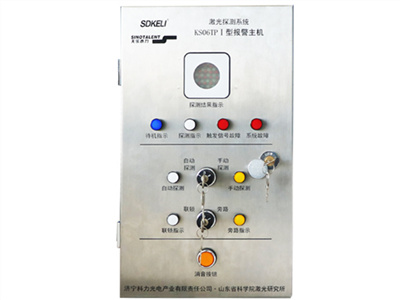

报警主机部分
防区数量 1~8可选
介电强度 1500VAC,60s无闪络或击穿
绝缘电阻 不低于100MΩ
响应时间 定义 从乘客遮挡光束至控制输出进入“断开”状态的时间
时间 5~500ms可调,出厂设置为300ms
控制输出 定义 探测到乘客时“断开”,未探测到乘客时“导通”;失电和待机模式下,保持“导通”
输出形式 双路独立硬连接继电器无源触点
触点容量 6A/250VAC,6A/30VDC
辅助输出 定义 SSD1:探测到城市“导通”,否则“断开” SSD2:系统故障时“导通”,否则“断开”
输出形式 继电器无源触点 继电器无源触点
触点容量 1A/24VDC 1A/24VDC
数据输出 定义 将系统工作状态信息提供给PSD/APG系统
输出形式 RS485,Modbus485协议(或自定义)
出发信号 定义 滑动门“关闭且锁紧”时“导通”,未“关闭且锁紧”时“断开”
输出形式 双路独立硬连接继电器无源触点(PSD/APG系统提供)
触点容量 1A/24VDC
