安全等级 |
Type4(IEC61496);PLe(ISO13849) |
执行标准 |
2006/42/EC(机械安全指令);2004/108/EC(EMC指令);IEC61496-1;IEC61496-2;ISO13849-1 |
光学特性 |
检测光源 |
一类激光,波长635nm |
检测距离 |
0~20m |
EAA |
1.5mrad |
环境特性 |
环境温度 |
工作 |
-10℃~55℃(无结霜及凝雾) |
存储 |
-40℃~70℃ |
环境湿度 |
工作 |
35%RH~85%RH |
存储 |
35%RH~95%RH |
抗光干扰 |
白炽光源 |
3000Lux |
荧光光源 |
3000Lux |
太阳光源 |
10000Lux |
EMC |
EMS |
符合GB/T19436-1和GB4584-2007中对四级安全光幕的要求 |
EMI |
符合EN61326-1和EN55011中对工业现场的电磁辐射要求 |
抗振能力 |
频率10Hz~55Hz;振幅:0.35±0.05mm;扫描次数:三轴,每轴20次 |
抗冲击能力 |
加速度10g;脉冲持续时间:16ms;碰撞次数:三轴,每轴1000±10次 |
防护等级 |
IP65 |
外形尺寸 |
170×92×90mm |
电气特性 |
电源电压 |
DC10.8V~26.4V |
功耗 |
≤5W |
消耗电流 |
发射器 |
≤50mA |
接受器 |
≤100mA(无负载) |
响应时间 |
≤8ms |

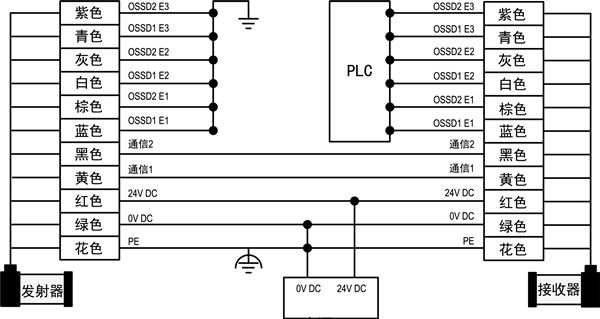

安全输出(OSSD) |
PNP输出,每束检测光输出两路控制信号;ON状态时,负载电流≤50mA,输出电压≥Vcc-3V;OFF状态时,漏电流≤1mA,残留电压≤1V |
