| AVI 智能导纳系列物位计
AVI-PSM 系列通用型智能导纳点位（Point
Smart）控制开关是新一代智能产品，用于限
位控制或报警，可用于绝大多数测量场合。智能导纳广泛应用于工业或民用领域，无论环境变化多大，智能导纳相对其他形式仪表，对现
场安装条件无特别要求。智能导纳由一个智能电子单元、一套防爆外壳和杆式
或缆式传感探头组成，传感探头可选多种材质，可整体或分体式安装。
※仪表特点
· 智能识别免调试
AVI 智能导纳现场使用时无需人工设置和调试
通电后即可自动运行设置和调试
具有自动调试或手动调试功能（默认为自动）
· 智能识别供电
AVI 智能导纳仪表具有智能识别供电， 现场使用时无需任何设置，
可任意接入直流或交流电源。
· 智能识别防挂料
独特的保护罩和智能屏蔽电路设计使探探头上的挂料，测量时没有任何影响。不需要定期维护或更换。
· 智能识别安全防护和免维护功能
内置探头静电火花防护器，滤波保护器和限流限压安全栅 不受静电、火花冲击和电化学现象的影响，
· 广泛的应用环境：过程温度从-200℃～+850℃，压力从真空到 100bar。
· 更方便的安装和调试
· 手动和自动调试可选
· 仪表内部带有自诊断功能
· 双电气接口设计，使接线更为安全、方便
· 带有自动和手动工作点复位功能，可在断电和上电两种状态下操作
许可标准：ATEX,IEC,FM,CSA,EAC(GOST),UKR,Sepro
外壳防护：符合 IP67 防护标准
· 防爆等级：Ex d ia「ia Ga」IIC T4 /Gb
· 输出：DPDT 继电器（双刀双掷），集电极开环输出（可选）
·供电：30-265VAC, 50/60Hz 和 21-35VDC 自动适应 ·耗散功率: 2W
· 触点容量：继电器：250VAC 1A 有感； 3A 无感；集电极开环输出:最大 100mA
· 分辨率：0.1PF 或更小
· 重复性：＜1mm（0.04″）（导电物料）；＜20mm（0.79″）（绝缘物料）
· 负载电阻：中心端到屏蔽端之间 500Ω；屏蔽端到地之间 150Ω
· 报警方式：可现场设置为 HLFS(高位报警及其故障保险方式)或 LLFS（低位报警及其故障保险方式）
· 环境温度：-50℃～+80℃
· 响应时间：＜0.5s
· 延时：1～55s 可调
· 自动调试或手动调试（默认为自动） ·数字通讯可选
· 安全栅：内置限流、四重限压防护安全栅
· 静电火花防护（对传感器）：抗浪涌冲击 3000V 以上
· 射频防护：内置滤波器，对于来自 1.5 米（59″）以外的其它外露传感元件、电缆或输电线路功率为 5W 的射频干扰，该变送器电路具有防护功能，即在导电物料中工作点也不受影响
· 电气接口：双M20×1.5 或 3/4〞NPT 可选
· 过程连接：NPT 螺纹安装（标准），可选 BSPT
仪表概况：
|
仪表型号
|

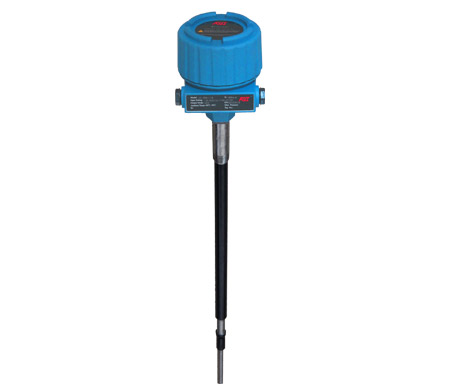

AVI-PSM-1118
|

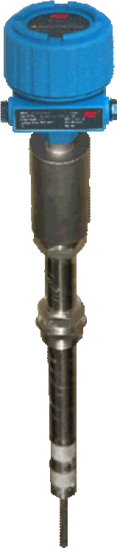

AVI-PSM-1119
|

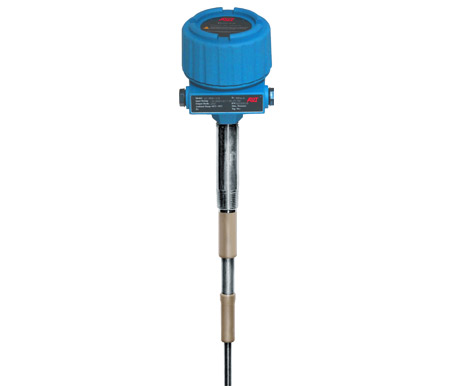

AVI-PSM-1120
|
|
|
|
|
|
|
探头长度
|
标准 2m 最长 8m 软缆
|
500mm/250mm 最长 2m
|
500mm 最长 2m
|
|
探头材质
|
304SS 和PPS
|
316SS 和PEEK
|
316SS 和PTFE
|
|
过程连接
|
3/4"NPT
|
3/4"NPT
|
1-1/2" NPT
|
|
温度/压力
|
230℃/1.0MPa
120℃/1.6MPa
|
262℃/1.6Mpa
25℃/4Mpa
|
230℃/0.1Mpa
100℃/1.6Mpa
|
|
供电电源
|
30-265VAC, 50/60Hz 和
21-35VDC 自动适应
|
30-265VAC, 50/60Hz 和
21-35VDC 自动适应
|
30-265VAC, 50/60Hz 和
21-35VDC 自动适应
|
|
信号输出
|
继电器 DPDT（双刀双掷）
|
继电器 DPDT（双刀双掷）
|
继电器 DPDT（双刀双掷）
|
|
触电容量
|
继电器：250VAC 1A 有感；
3A 无感
|
继电器：250VAC 1A 有感；
3A 无感
|
继电器：250VAC 1A 有感；
3A 无感
|
|
电气接口
|
双M20×1.5 或3/4〞NPT 可选
|
双M20×1.5 或3/4〞NPT 可选
|
双M20×1.5 或3/4〞NPT 可选
|
|
应用
|
中温低压液体、颗粒，煤仓
高料位
|
电除尘器灰斗，煤粉仓，灰
库，渣仓，颗粒
|
重载，抗搅拌
|
|
仪表型号
|

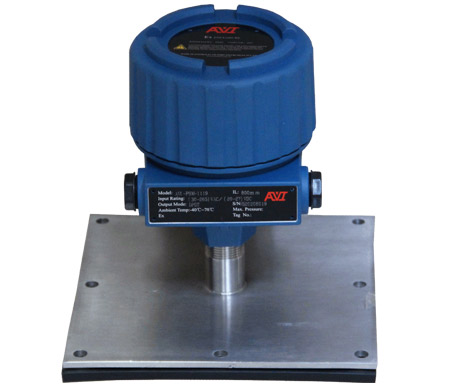

AVI-PSM-1121
|

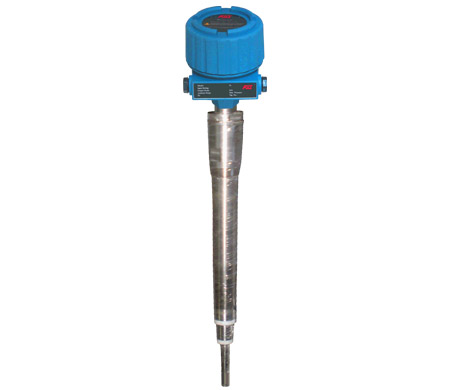

AVI-PSM-1123
|

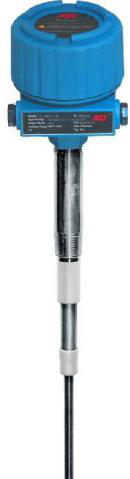

AVI-PSM-1125
|
|
|
|
|
|
|
探头长度
|
205×205mm 平板
|
标准 500mm，最长硬杆 2m
|
标准 500mm，最长硬杆 2m，
软缆 22m
|
|
探头材质
|
304SS 和聚氨酯
|
304SS(标准) Monel 可选
|
316L 和陶瓷
|
|
过程连接
|
170×170mm
|
3/4"NPT
|
1-1/4"NPT
|
|
温度/压力
|
85℃/0.01Mpa
25℃/0.05Mpa
|
230℃/4.0MPa
40℃/6.3MPa
|
815℃/0.1Mpa
300℃/16Mpa
|
|
供电电源
|
30-265VAC, 50/60Hz 和
21-35VDC 自动适应
|
30-265VAC, 50/60Hz 和
21-35VDC 自动适应
|
30-265VAC, 50/60Hz 和
21-35VDC 自动适应
|
|
信号输出
|
继电器 DPDT（双刀双掷）
|
继电器 DPDT（双刀双掷）
|
继电器 DPDT（双刀双掷）
|
|
触电容量
|
继电器：250VAC 1A 有感；
3A 无感
|
继电器：250VAC 1A 有感；
3A 无感
|
继电器：250VAC 1A 有感；
3A 无感
|
|
电气接口
|
双M20×1.5 或 3/4〞NPT 可
选
|
双M20×1.5 或 3/4〞NPT 可
选
|
双M20×1.5 或 3/4〞NPT 可
选
|
|
应用
|
堵煤开关，槽中颗粒的堵塞
检测，重载抗冲击
|
中温中压，耐磨损场合
|
省煤器灰斗，脱硫脱硝，煤
化工，高温高压
|
|
