 LDKS-Ⅲ反射式光电保护装置 |
 |
|
|
 LDKS系列光电保护装置资料下载
|
 |
|
 |
|
◆保护长度：0.4～3m
◆保护高度：120mm～1580mm
◆光轴间距：40mm
◆检测精度：65mm
产品特点

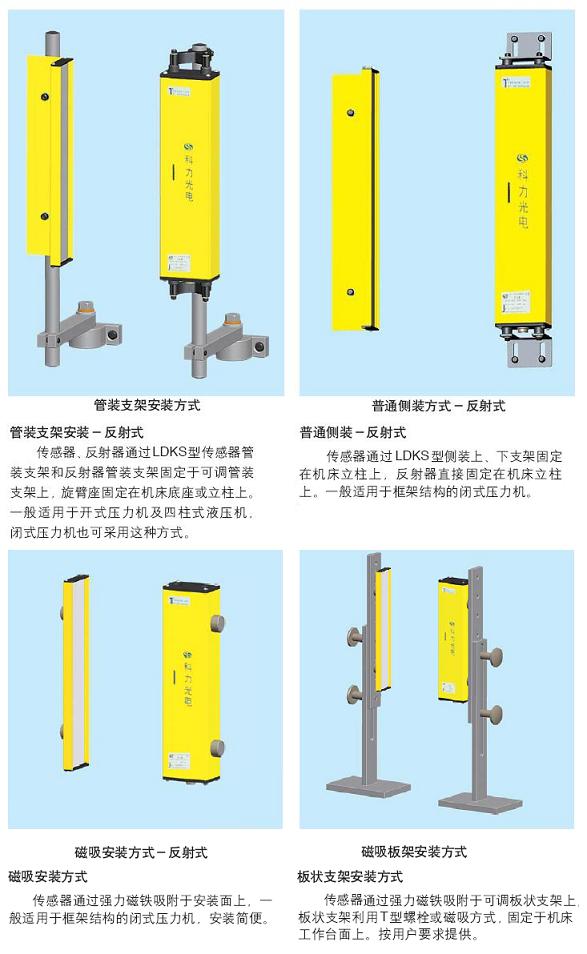

★安装方式简便多样
★光轴对准容易
★抗光、电磁干扰强
★低功耗设计
★响应时间短、可靠性高
★反射式易于安装
|
|
|

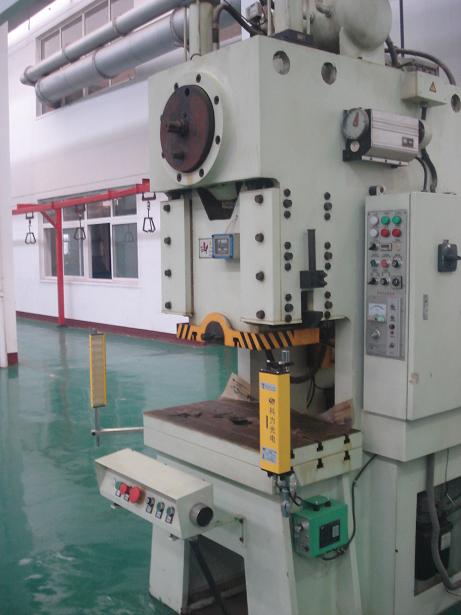

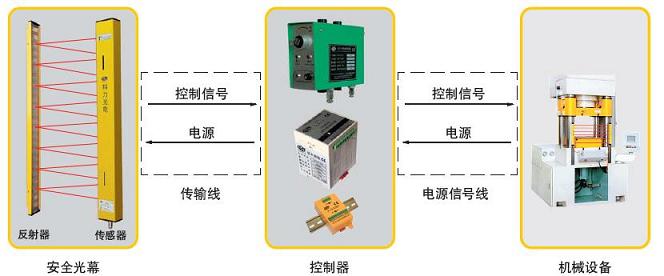

传感器中的发光单元发出光信号到达反射器，经过反射器的反射，回到传感器的受光单元，形成保护光幕，并监控光幕的通断状态，将光幕的通断状态信号通过传输线传送到控制器。控制器对信号进行处理，输出控制信号，控制机床制动电路或报警器报警电路，实现机床的停车或安全报警。
|
|

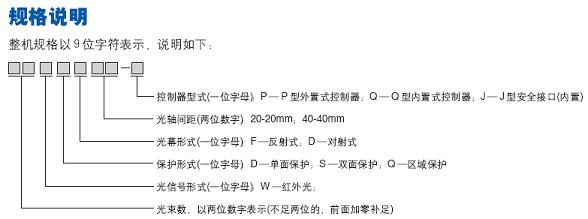

保护高度对应规格一栏表
|
保护高度（mm）
|
光束数
|
规格
|
|
单面反射
|
双面反射
|
|
120
|
4
|
04WDF40
|
04WSF40
|
|
200
|
6
|
06WDF40
|
06WSF40
|
|
280
|
8
|
08WDF40
|
08WSF40
|
|
360
|
10
|
10WDF40
|
10WSF40
|
|
440
|
12
|
12WDF40
|
12WSF40
|
|
600
|
16
|
16WDF40
|
16WSF40
|
|
760
|
20
|
20WDF40
|
20WSF40
|
|
920
|
24
|
24WDF40
|
24WSF40
|
|
1080
|
28
|
28WDF40
|
28WSF40
|
|
1240
|
32
|
32WDF40
|
32WSF40
|
|
1400
|
36
|
36WDF40
|
36WSF40
|
|
1560
|
40
|
40WDF40
|
40WSF40
|

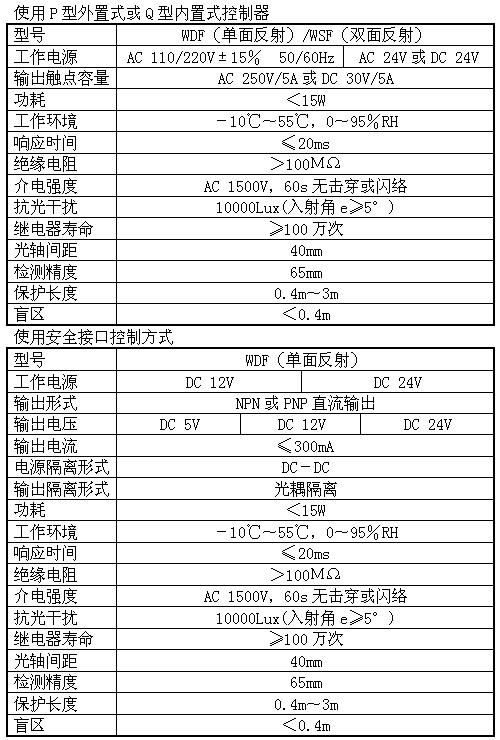

控制器分为：P型外置式，Q型内置式，J型安全接口（内置）
P型外置式可以使用在单面或双面控制保护
Q型内置式，J型安全接口使用在单面控制保护
|
|
|
|
|
|
|
|
